Checklist Bản Vẽ PCCC Nộp Cơ Quan Quán Cà Phê (15 Hạng Mục)

Việc kinh doanh quán cà phê không chỉ dừng lại ở việc tạo ra không gian đẹp, đồ uống ngon mà còn phải đảm bảo an toàn tuyệt đối cho khách hàng và nhân viên. Trong đó, công tác phòng cháy chữa cháy (PCCC) đóng vai trò cực kỳ quan trọng và là yêu cầu bắt buộc theo quy định của pháp luật. Để xin phép PCCC quán cà phê thành công, việc chuẩn bị một bộ hồ sơ PCCC quán cafe đầy đủ, đặc biệt là các bản vẽ PCCC đạt chuẩn là điều kiện tiên quyết. Bài viết này từ STDECOR sẽ cung cấp cho bạn một checklist chi tiết 15 hạng mục bản vẽ PCCC quán cà phê cần có để nộp cơ quan chức năng, giúp bạn tự tin vượt qua mọi vòng kiểm duyệt.

Để xem bối cảnh tổng quan và chiến lược liên quan, tham khảo bài Checklist Thiết Kế & Xin Giấy Phép Mở Quán Cà Phê.

Dù quán của bạn có diện tích dưới 100m2 hay lớn hơn, việc tuân thủ các quy định về PCCC là không thể bỏ qua. Một bộ bản vẽ PCCC chuẩn không chỉ thể hiện sự chuyên nghiệp mà còn là nền tảng vững chắc cho sự an toàn và phát triển bền vững của doanh nghiệp. Hãy cùng STDECOR đi sâu vào từng hạng mục để đảm bảo bạn không bỏ sót bất kỳ chi tiết quan trọng nào trong hồ sơ PCCC quán cafe của mình.

1. Tại Sao Bản Vẽ PCCC Quan Trọng Cho Quán Cà Phê?

Đối với một quán cà phê, an toàn PCCC không chỉ là trách nhiệm pháp lý mà còn là yếu tố then chốt để bảo vệ tính mạng, tài sản và uy tín kinh doanh. Một sự cố cháy nổ có thể gây ra thiệt hại khôn lường, từ mất mát về người đến phá hủy hoàn toàn cơ sở vật chất, khiến quán phải ngừng hoạt động vô thời hạn. Do đó, việc đầu tư vào hệ thống PCCC đúng chuẩn và có bản vẽ pccc quán cà phê rõ ràng là một khoản đầu tư xứng đáng.

Bản vẽ PCCC quán cà phê đóng vai trò như một "kim chỉ nam" cho toàn bộ hệ thống phòng cháy chữa cháy của quán. Nó không chỉ giúp các cơ quan chức năng dễ dàng thẩm duyệt và cấp phép, mà còn là cơ sở để thi công, lắp đặt hệ thống một cách chính xác, đảm bảo hiệu quả khi có sự cố. Hơn nữa, các bản vẽ này còn là tài liệu quan trọng để huấn luyện nhân viên về các quy trình thoát hiểm và sử dụng thiết bị PCCC, nâng cao khả năng ứng phó ban đầu.

Việc không có bản vẽ PCCC đầy đủ hoặc bản vẽ không đạt chuẩn có thể dẫn đến nhiều rủi ro pháp lý, bao gồm bị phạt hành chính, đình chỉ hoạt động, và nghiêm trọng hơn là không được cấp giấy phép kinh doanh. Đặc biệt, đối với các quán cà phê có diện tích lớn hoặc nằm trong các tòa nhà cao tầng, yêu cầu về PCCC càng trở nên khắt khe hơn. Ngay cả checklist hồ sơ pccc quán cafe dưới 100m2 cũng cần được thực hiện một cách nghiêm túc và đầy đủ.

2. Tổng Quan Về Quy Định PCCC Cho Quán Cà Phê

Tại Việt Nam, các quy định về PCCC được ban hành bởi Chính phủ và Bộ Công an, với mục tiêu đảm bảo an toàn tối đa cho các công trình, đặc biệt là những nơi tập trung đông người như quán cà phê. Các văn bản pháp luật chính bao gồm Luật Phòng cháy và chữa cháy, Nghị định số 136/2020/NĐ-CP của Chính phủ quy định chi tiết một số điều và biện pháp thi hành Luật PCCC, và các Thông tư hướng dẫn của Bộ Công an.

Theo đó, các quán cà phê thuộc diện phải thẩm duyệt thiết kế về PCCC và nghiệm thu về PCCC trước khi đưa vào hoạt động. Điều này có nghĩa là chủ đầu tư phải trình một bộ hồ sơ thiết kế PCCC, trong đó bản vẽ pccc quán cà phê là thành phần cốt lõi, để cơ quan cảnh sát PCCC xem xét, đánh giá và phê duyệt. Quá trình này đảm bảo rằng hệ thống PCCC của quán được thiết kế phù hợp với các tiêu chuẩn, quy chuẩn kỹ thuật hiện hành, và có khả năng hoạt động hiệu quả khi cần thiết.

Các quy định này không chỉ yêu cầu về thiết kế mà còn về vật liệu xây dựng, bố trí mặt bằng, hệ thống điện, thoát hiểm, và các thiết bị PCCC. Việc nắm rõ và tuân thủ các quy định này là bước đầu tiên để việc xin phép PCCC quán cà phê diễn ra suôn sẻ. STDECOR với kinh nghiệm lâu năm trong thiết kế và thi công, đặc biệt là về PCCC, luôn cập nhật các quy định mới nhất để tư vấn và hỗ trợ khách hàng một cách hiệu quả nhất.

3. Checklist 15 Hạng Mục Bản Vẽ PCCC Nộp Cơ Quan Quán Cà Phê

Để đảm bảo hồ sơ PCCC quán cafe của bạn hoàn chỉnh và được cơ quan chức năng chấp thuận, dưới đây là checklist 15 hạng mục bản vẽ PCCC quán cà phê mà bạn cần chuẩn bị. Mỗi hạng mục đều có vai trò quan trọng và cần được thể hiện rõ ràng, chính xác trên bản vẽ.

3.1. Bản vẽ tổng mặt bằng PCCC

Đây là bản vẽ tổng thể về mặt bằng công trình, thể hiện vị trí của quán cà phê trong khuôn viên hoặc khu vực lân cận, các lối tiếp cận của xe chữa cháy, nguồn nước chữa cháy bên ngoài (nếu có), và các công trình xung quanh. Bản vẽ này giúp cơ quan PCCC có cái nhìn tổng quan về vị trí và khả năng tiếp cận của lực lượng cứu hỏa khi có sự cố. Nó cũng cần thể hiện rõ các đường giao thông nội bộ, bãi đỗ xe và các khu vực có nguy cơ cháy nổ cao.

3.2. Bản vẽ bố trí các hạng mục PCCC

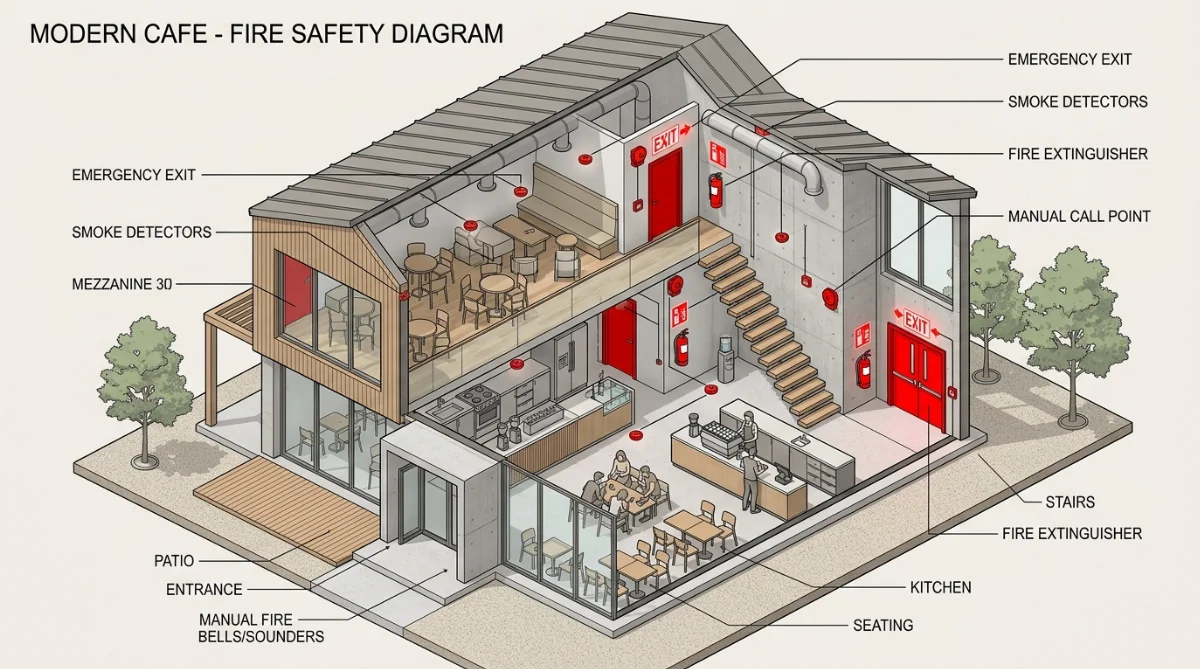

Bản vẽ này chi tiết hóa vị trí của tất cả các thiết bị PCCC trong quán, bao gồm bình chữa cháy xách tay, hệ thống báo cháy (đầu báo khói, báo nhiệt, nút nhấn khẩn cấp), đèn chiếu sáng sự cố, đèn exit chỉ dẫn thoát nạn, loa báo động, và các biển báo an toàn PCCC. Việc bố trí hợp lý trên bản vẽ giúp đảm bảo các thiết bị này dễ tiếp cận và phát huy hiệu quả tối đa khi cần thiết. Đây là một phần quan trọng trong checklist pccc cafe.

3.3. Bản vẽ hệ thống báo cháy tự động (nếu có)

Nếu quán cà phê của bạn có lắp đặt hệ thống báo cháy tự động, bản vẽ này sẽ thể hiện sơ đồ nguyên lý hoạt động, vị trí của trung tâm báo cháy, các đầu báo cháy (khói, nhiệt, lửa), nút nhấn báo cháy, còi, đèn báo, và đường dây tín hiệu. Bản vẽ cần chỉ rõ vùng (zone) báo cháy, đảm bảo việc xác định vị trí cháy nhanh chóng và chính xác. Đặc biệt quan trọng với các quán có diện tích lớn hoặc nhiều tầng.

3.4. Bản vẽ hệ thống chữa cháy vách tường (nếu có)

Hệ thống chữa cháy vách tường thường được yêu cầu cho các công trình có diện tích lớn hoặc nhiều tầng. Bản vẽ này sẽ mô tả chi tiết vị trí các hộp chữa cháy vách tường, đường ống cấp nước, van, vòi rồng, lăng phun, và các điểm lấy nước. Cần thể hiện rõ đường kính ống, áp lực nước và nguồn cấp nước để đảm bảo hệ thống hoạt động hiệu quả.

3.5. Bản vẽ hệ thống chữa cháy tự động Sprinkler (nếu có)

Đối với các quán cà phê có quy mô lớn, nằm trong trung tâm thương mại hoặc các công trình phức tạp, hệ thống Sprinkler có thể là yêu cầu bắt buộc. Bản vẽ này cần thể hiện chi tiết bố trí các đầu phun Sprinkler, đường ống cấp nước, van điều khiển, bơm chữa cháy, bể chứa nước chữa cháy, và sơ đồ nguyên lý hoạt động của toàn bộ hệ thống. Đảm bảo mật độ và phạm vi phun của đầu Sprinkler tuân thủ tiêu chuẩn.

3.6. Bản vẽ sơ đồ thoát nạn và chỉ dẫn lối thoát

Đây là một trong những bản vẽ quan trọng nhất, trực tiếp liên quan đến an toàn tính mạng con người. Bản vẽ cần thể hiện rõ ràng các lối thoát nạn chính và phụ, các cửa thoát hiểm, hành lang thoát nạn, cầu thang thoát hiểm, và vị trí tập kết an toàn. Các mũi tên chỉ dẫn lối thoát, đèn exit, và biển báo cần được bố trí hợp lý để khách hàng và nhân viên có thể tìm đường thoát hiểm nhanh chóng và an toàn nhất khi có sự cố. Việc này là yêu cầu cốt lõi khi xin phép PCCC quán cà phê.

3.7. Bản vẽ chi tiết các cửa chống cháy (nếu có)

Nếu quán cà phê của bạn có các khu vực yêu cầu ngăn cháy (ví dụ: kho, khu vực kỹ thuật, bếp), bản vẽ cần thể hiện chi tiết vị trí, kích thước, và đặc tính kỹ thuật của các cửa chống cháy (thời gian chịu lửa, vật liệu). Các bản vẽ này cũng cần chỉ rõ cơ chế đóng mở tự động hoặc thủ công của cửa chống cháy. Đây là một phần không thể thiếu trong hồ sơ pccc quán cafe đạt chuẩn.

3.8. Bản vẽ hệ thống điện PCCC

Hệ thống điện là một trong những nguyên nhân hàng đầu gây cháy. Bản vẽ này cần thể hiện sơ đồ nguyên lý cấp điện cho các thiết bị PCCC (bơm chữa cháy, trung tâm báo cháy, đèn sự cố), đảm bảo nguồn điện này được ưu tiên và có nguồn dự phòng (máy phát điện, ắc quy) để duy trì hoạt động trong trường hợp mất điện lưới. Cần chỉ rõ các mạch điện độc lập, cầu dao, aptomat bảo vệ và đường dây điện chống cháy.

3.9. Bản vẽ mặt cắt các khu vực có yêu cầu PCCC đặc biệt

Đối với các khu vực có chiều cao trần lớn, có gác lửng, hoặc các không gian đặc biệt khác, bản vẽ mặt cắt giúp thể hiện rõ cấu trúc không gian và cách bố trí các thiết bị PCCC theo chiều cao. Điều này đặc biệt quan trọng để đánh giá hiệu quả của hệ thống hút khói, thông gió và vị trí đầu báo cháy.

3.10. Bản vẽ chi tiết kho vật liệu dễ cháy (nếu có)

Nếu quán cà phê có kho chứa nguyên vật liệu dễ cháy (như cà phê rang, đường, sữa, đồ dùng bằng giấy, vải), bản vẽ này cần mô tả chi tiết vị trí kho, các biện pháp ngăn cháy (tường, cửa chống cháy), hệ thống PCCC riêng (nếu có), và các quy định về lưu trữ an toàn. Việc này giúp kiểm soát nguy cơ cháy nổ từ các vật liệu dễ cháy, đặc biệt quan trọng trong bản vẽ pccc quán cà phê.

3.11. Bản vẽ mặt bằng bố trí phương tiện PCCC ban đầu

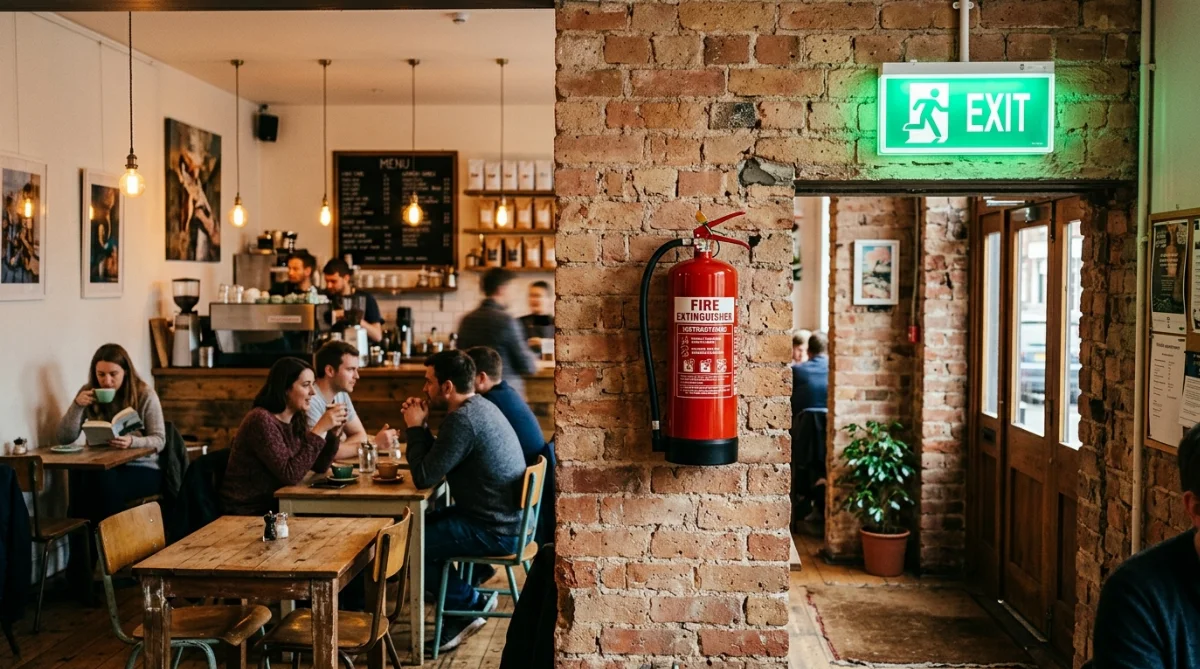

Bên cạnh các hệ thống tự động, các phương tiện PCCC ban đầu như bình chữa cháy xách tay, chăn chữa cháy, tiêu lệnh PCCC, nội quy PCCC cần được bố trí hợp lý và dễ tiếp cận. Bản vẽ này sẽ thể hiện rõ vị trí của chúng trên mặt bằng, kèm theo các biển chỉ dẫn. Đảm bảo số lượng và loại bình chữa cháy phù hợp với từng khu vực và loại vật liệu cháy tiềm ẩn.

3.12. Bản vẽ chi tiết khu vực bếp, hệ thống hút khói PCCC

Khu vực bếp là một trong những nơi có nguy cơ cháy nổ cao nhất trong quán cà phê. Bản vẽ này cần thể hiện chi tiết hệ thống hút khói bếp, ống dẫn khói, quạt hút, hệ thống chữa cháy cục bộ (nếu có, ví dụ: hệ thống chữa cháy bằng khí CO2 hoặc hóa chất ướt cho bếp), và các biện pháp ngăn cháy giữa bếp với các khu vực khác. Đặc biệt chú ý đến vật liệu của hệ thống hút khói và khả năng chịu nhiệt.

3.13. Bản vẽ chi tiết các thiết bị PCCC

Bản vẽ này cung cấp thông tin chi tiết về từng loại thiết bị PCCC được sử dụng, bao gồm thông số kỹ thuật, chủng loại, mã hiệu, và vị trí lắp đặt cụ thể. Ví dụ: chi tiết về đầu báo khói quang, đầu báo nhiệt cố định, nút nhấn khẩn cấp, còi báo động, bình chữa cháy các loại (bột, CO2, bọt),... Điều này giúp cơ quan chức năng dễ dàng kiểm tra và đối chiếu với các tiêu chuẩn hiện hành.

3.14. Bản vẽ chi tiết đường ống cấp nước chữa cháy

Nếu quán cà phê sử dụng hệ thống chữa cháy vách tường hoặc Sprinkler, bản vẽ này sẽ mô tả chi tiết hệ thống đường ống cấp nước, từ nguồn cấp (bể nước, đường ống thành phố) đến các điểm sử dụng. Cần thể hiện rõ đường kính ống, vật liệu, các van khóa, van một chiều, đồng hồ đo áp lực, và các phụ kiện khác. Đảm bảo hệ thống đường ống được tính toán đủ áp lực và lưu lượng nước theo yêu cầu.

3.15. Bản vẽ chi tiết hệ thống thông gió, điều áp cầu thang (nếu có)

Đối với các quán cà phê có nhiều tầng hoặc nằm trong các tòa nhà cao tầng, hệ thống thông gió, điều áp cầu thang là cực kỳ quan trọng để ngăn khói lan vào các lối thoát hiểm. Bản vẽ này cần thể hiện chi tiết vị trí quạt thông gió, quạt điều áp, ống dẫn gió, cửa gió, và sơ đồ nguyên lý hoạt động của hệ thống, đảm bảo duy trì áp suất dương trong cầu thang thoát hiểm khi có cháy.

4. Lưu Ý Quan Trọng Khi Lập Và Nộp Bản Vẽ PCCC

Quá trình lập và nộp bản vẽ PCCC quán cà phê đòi hỏi sự cẩn trọng và tuân thủ nghiêm ngặt các quy định. Dưới đây là một số lưu ý quan trọng mà chủ đầu tư cần ghi nhớ:

• Tuân thủ Quy chuẩn, Tiêu chuẩn: Tất cả các bản vẽ phải được lập dựa trên các Quy chuẩn kỹ thuật quốc gia về PCCC (QCVN 06:2022/BXD) và các Tiêu chuẩn Việt Nam (TCVN) liên quan. Việc không tuân thủ có thể dẫn đến việc bản vẽ bị trả lại để chỉnh sửa, gây tốn thời gian và chi phí.
• Độ chính xác và Chi tiết: Mọi thông tin trên bản vẽ, từ kích thước, vị trí đến thông số kỹ thuật của thiết bị, đều phải chính xác và chi tiết. Sai sót nhỏ cũng có thể ảnh hưởng đến quá trình thẩm duyệt và nghiệm thu.
• Phối hợp với Đơn vị Chuyên nghiệp: Nếu bạn không có kinh nghiệm về thiết kế PCCC, hãy hợp tác với các đơn vị tư vấn thiết kế PCCC chuyên nghiệp như STDECOR. Họ sẽ có đội ngũ kỹ sư có chuyên môn, am hiểu pháp luật và các tiêu chuẩn để lập ra bộ bản vẽ đạt yêu cầu, giúp bạn hoàn thiện hồ sơ PCCC quán cafe một cách nhanh chóng và hiệu quả.
• Cập nhật Quy định: Các quy định về PCCC thường xuyên được cập nhật, bổ sung. Đảm bảo rằng bản vẽ của bạn phản ánh những quy định mới nhất. Một đơn vị chuyên nghiệp sẽ giúp bạn làm điều này.
• Chuẩn bị đầy đủ Hồ sơ: Ngoài bản vẽ, bộ hồ sơ PCCC còn bao gồm nhiều tài liệu khác như đơn đề nghị thẩm duyệt, văn bản ủy quyền (nếu có), giấy chứng nhận đăng ký kinh doanh, giấy tờ pháp lý về đất đai/công trình, thuyết minh thiết kế PCCC, dự toán chi phí PCCC, v.v. Việc chuẩn bị đầy đủ giúp quá trình xin phép PCCC quán cà phê diễn ra thuận lợi.
• Thời gian và Chi phí: Quá trình thẩm duyệt có thể mất một khoảng thời gian nhất định. Hãy lên kế hoạch sớm để không ảnh hưởng đến tiến độ khai trương quán. Chi phí cho việc thiết kế và thẩm duyệt PCCC cũng cần được dự trù trong ngân sách đầu tư ban đầu.

5. Quy Trình Nộp Hồ Sơ PCCC Quán Cafe

Sau khi đã hoàn thiện bản vẽ PCCC quán cà phê và các tài liệu khác trong hồ sơ PCCC quán cafe, bạn cần tiến hành nộp hồ sơ cho cơ quan cảnh sát PCCC có thẩm quyền. Dưới đây là quy trình chung:

1. Chuẩn bị Hồ sơ: Tập hợp đầy đủ các tài liệu theo yêu cầu của cơ quan PCCC, bao gồm:
   • Đơn đề nghị thẩm duyệt thiết kế về PCCC.
   • Bản sao giấy chứng nhận quyền sử dụng đất hoặc giấy tờ hợp pháp về công trình.
   • Bản sao giấy chứng nhận đăng ký kinh doanh.
   • Bản vẽ thiết kế PCCC (15 hạng mục đã nêu trên) và thuyết minh thiết kế.
   • Văn bản ủy quyền (nếu có) cho đơn vị tư vấn hoặc cá nhân đại diện nộp hồ sơ.
2. Nộp Hồ sơ: Nộp trực tiếp tại Bộ phận một cửa của Phòng Cảnh sát PCCC và Cứu nạn, cứu hộ (PC07) thuộc Công an tỉnh/thành phố hoặc Công an cấp huyện (tùy theo phân cấp và quy mô công trình).
3. Thẩm duyệt Thiết kế: Cơ quan PCCC sẽ tiếp nhận hồ sơ, kiểm tra tính hợp lệ và tiến hành thẩm duyệt thiết kế. Trong quá trình này, có thể có yêu cầu bổ sung hoặc chỉnh sửa bản vẽ nếu phát hiện điểm chưa phù hợp.
4. Cấp Giấy chứng nhận Thẩm duyệt: Nếu hồ sơ và bản vẽ đáp ứng đầy đủ các yêu cầu, cơ quan PCCC sẽ cấp Giấy chứng nhận thẩm duyệt thiết kế về PCCC. Đây là điều kiện để bạn tiếp tục thi công hệ thống PCCC.
5. Thi công Hệ thống PCCC: Dựa trên bản vẽ đã được thẩm duyệt, tiến hành thi công lắp đặt hệ thống PCCC theo đúng thiết kế và tiêu chuẩn kỹ thuật.
6. Nghiệm thu PCCC: Sau khi thi công hoàn tất, bạn cần đề nghị cơ quan PCCC đến nghiệm thu công trình. Quá trình nghiệm thu sẽ kiểm tra thực tế hệ thống PCCC đã được lắp đặt có đúng với thiết kế đã thẩm duyệt và có hoạt động hiệu quả hay không.
7. Cấp Giấy chứng nhận Nghiệm thu: Nếu đạt yêu cầu, cơ quan PCCC sẽ cấp Giấy chứng nhận nghiệm thu về PCCC, cho phép quán cà phê của bạn chính thức đi vào hoạt động.

Quy trình này có thể phức tạp và đòi hỏi nhiều kiến thức chuyên môn. Do đó, việc tìm đến sự hỗ trợ của các chuyên gia như STDECOR sẽ giúp bạn tiết kiệm thời gian, công sức và đảm bảo hiệu quả cho việc xin phép PCCC quán cà phê.

6. Kết Luận

Việc chuẩn bị một bộ bản vẽ PCCC quán cà phê đầy đủ và chính xác theo checklist 15 hạng mục trên là nền tảng vững chắc để đảm bảo an toàn PCCC và tuân thủ pháp luật cho quán cà phê của bạn. Từ bản vẽ tổng mặt bằng đến chi tiết hệ thống báo cháy, chữa cháy, thoát hiểm, mỗi hạng mục đều đóng góp vào một hệ thống PCCC toàn diện và hiệu quả.

Đừng xem nhẹ tầm quan trọng của việc này, bởi một sự cố PCCC có thể gây ra hậu quả nghiêm trọng không chỉ về vật chất mà còn về uy tín thương hiệu. Nếu bạn đang tìm kiếm một đối tác tin cậy để tư vấn, thiết kế, hoặc thẩm duyệt hồ sơ PCCC quán cafe của mình, đặc biệt là checklist hồ sơ pccc quán cafe dưới 100m2, hãy liên hệ ngay với STDECOR. Với đội ngũ chuyên gia giàu kinh nghiệm và am hiểu sâu sắc về các quy định PCCC, chúng tôi cam kết mang đến giải pháp tối ưu, giúp quán cà phê của bạn hoạt động an toàn và bền vững.

Hãy để STDECOR đồng hành cùng bạn trên hành trình xây dựng một quán cà phê không chỉ đẹp, ngon mà còn an toàn tuyệt đối!
